東華分析——GITT技術介紹

恒電流間歇滴定(GITT)技術對於(yu) 確定鋰離子電池正極材料的擴散係數(DLi)非常精確，並且測試儀(yi) 器簡單、易於(yu) 操作。

基本思想

     GITT 技術建立在計時電勢分析法的基礎之上。它的基本思想是：單次滴定過程中，假設電池的初始開路電壓為(wei) E₀，在一定時間τ內(nei) ，施加恒定的電流I₀，充電/放電結束的瞬間，電池的電壓為(wei) E = IR +ΔEτ(IR電壓降是由於(yu) 電流通過電解液和活性材料之間的界麵產(chan) 生)。然後電池靜置一段時間，使之達到新的穩定狀態，此時電池的開路電壓記為(wei) E_S，則經過時間內(nei) ，電池總的電壓變化記為(wei) ΔE_S。下圖是 GITT 單次滴定的圖解：

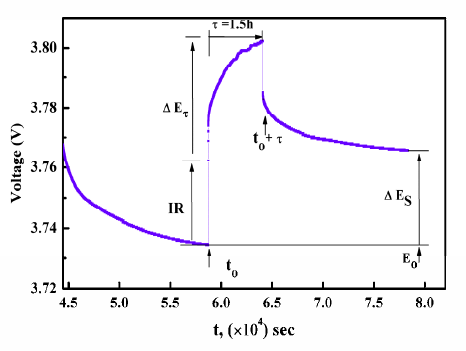

GITT 單次滴定的圖解

測試條件

     我們(men) 以富鋰正極材料Li_1.115[Ni_0.5Co_0.2Mn_0.3]_0.885O₂為(wei) 例，測試條件為(wei) ：在τ=1.5 h內(nei) ，施加I_o= 30 μA 的電流脈衝(chong) ，電池電壓從(cong) E_o變為(wei) E，則時間內(nei) 電壓的變化為(wei) ΔE。之後靜置4h，認為(wei) 電池的開路電壓基本達到準平衡態，此時的電壓標記為(wei) Es，則電池在整個(ge) 單次滴定過程中總的電壓變化為(wei) ΔEs。在2.0-4.8V範圍內(nei) 重複上述滴定，就得到了Li_1.115[Ni_0.5Co_0.2Mn_0.3]_0.885O₂在2.0~4.8 V範圍內(nei) 充電過程和放電過程的 GITT滴定曲線。

我們(men) 以東(dong) 華DH7000為(wei) 例，看下怎麽(me) 實現GITT。

1、點擊恒電流間歇滴定法（GITT）：

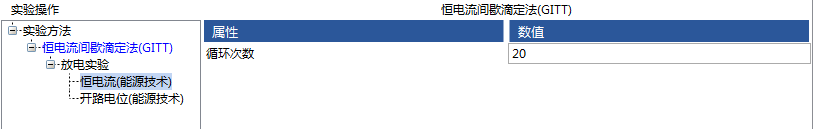

2、出現以下以下界麵，設置循環次數：

3、點擊恒電流設置實驗：

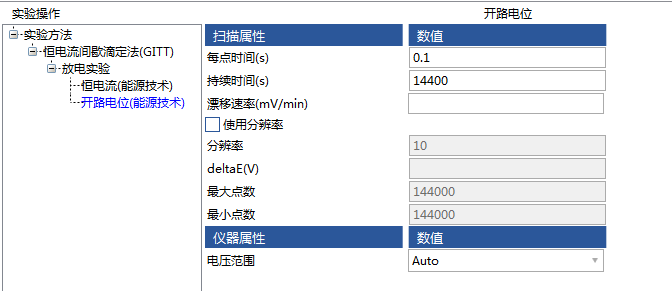

4、點擊開路電位設置實驗：

5、點擊開始試驗，即可進行GITT試驗。
